借助Xcrysden显示三维布里渊区

所需软件

Windows下的Ubuntu子系统，通过WSL安装Ubuntu即可

在WSL下安装xcrysden

需要一个QE格式的结构文件（用vaspkit将POSCAR转为pw.in）

在 WSL 中安装与启动

在Ubuntu下（WSL）

1.安装程序

wget http://www.xcrysden.org/download/xcrysden-1.6.2-windows-wsl.tar.gz

（或者直接去官网下载，再上传到服务器，http://www.xcrysden.org/doc/install.html）

2.解压好xrysden后用sudo apt命令安装一些必要的库

sudo apt-get install tk libglu1-mesa libtogl2 libfftw3-3 libxmu6 libgfortran4 imagemagick openbabel

3.然后可以启动xcrysden

./xcrysden

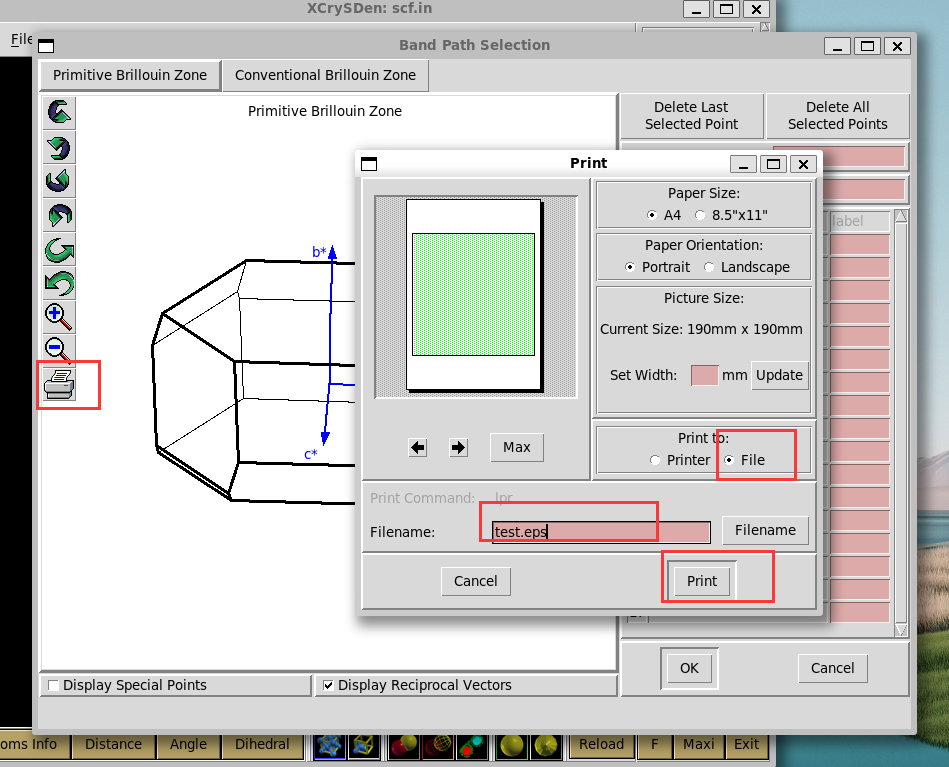

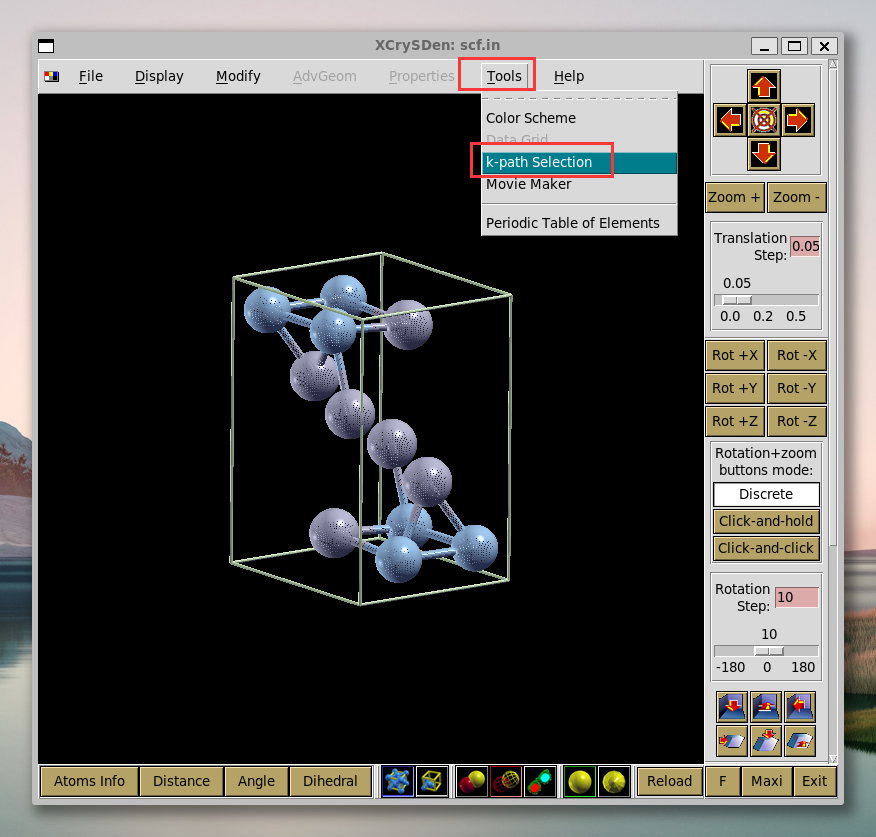

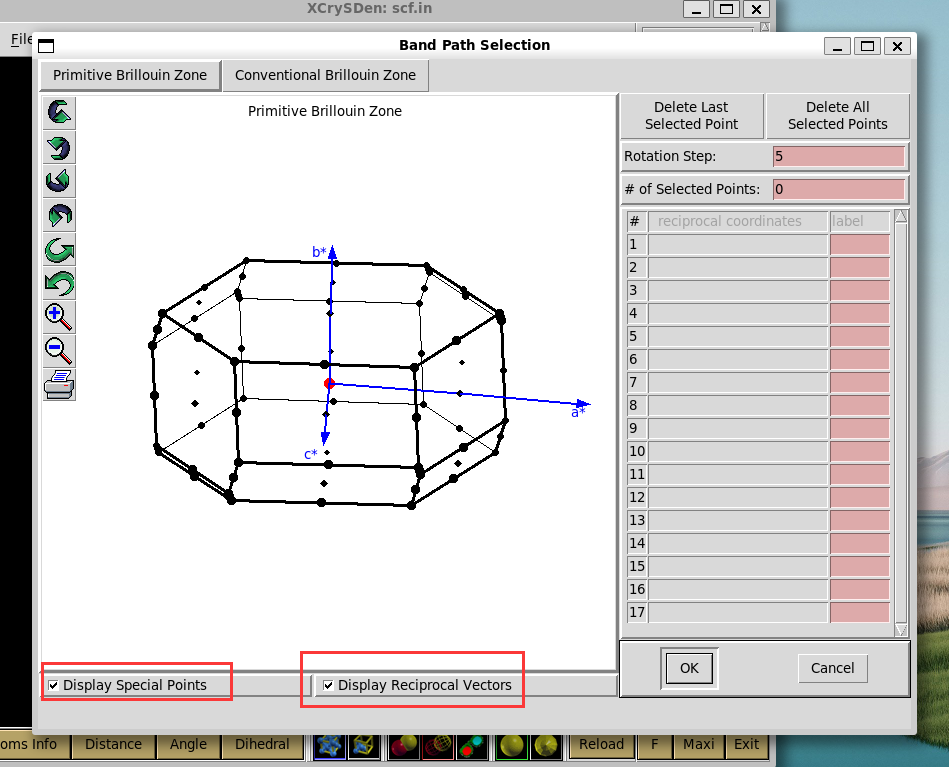

选择布里渊区并导出图片

将输出的eps文件用PS或者GIMP打开，再编辑即可
